Помогите новичку

[popovpop1234]

Спасибо откликнувшимся. То, что и эту ситуацию можно поправить, уже радует. Вижу, трезвые стали появляться .
Программу по ссылке выше скачал, а по другим двум ссылкам на закрытый форум у меня доступа, к сожалению, нет. Хотя очень бы хотелось изучить.

[Dymok]

Без разницы, любой который для сигейтов используют. Ничего замыкать не надо. Там что то бегает в программе в полоске если определилась, жмёшь на кнопку и прошивает (насколько я помню, всё там просто). Ещё файл для прошивки выбрать.

[popovpop1234]

Уже попробовал. При таком подключении как на фото (без интерфейсного сата) и без каких-либо перемычек, ничего не происходит.
В программе ничего не бегает, соответственно, при выборе файла прошивки и нажатии прошить не прошивается.
Подсказывайте, что можно предпринять. Плату от банки нужно откручивать или нет?

[SRUTSSSSSSSS80]

viewtopic.php?f=10&t=374&start=660

[smyg]

COM-Port 2061-701499-e00 Marvell 88i6745n

[Dymok]

https://i.imgur.com/txuxQEo.png Если что фотка не моя, smyg выкладывал, но я по ней делал.
Уверен что TTL у тебя рабочий.

[popovpop1234]

smyg

Вы мне давали ссылку на программу U-command. Может знаете, с платами 2060-771642 она может работать? По той информации с форумов, которую мне удалось найти, вроде не работает. Но тем постам уже пять и более лет. Может что поменялось.

[SRUTSSSSSSSS80]

https://forum.ru-board.com/topic.cgi?fo ... topic=5286

[popovpop1234]

SRUTSSSSSSSS80

Спасибо за полезную информацию к изучению.

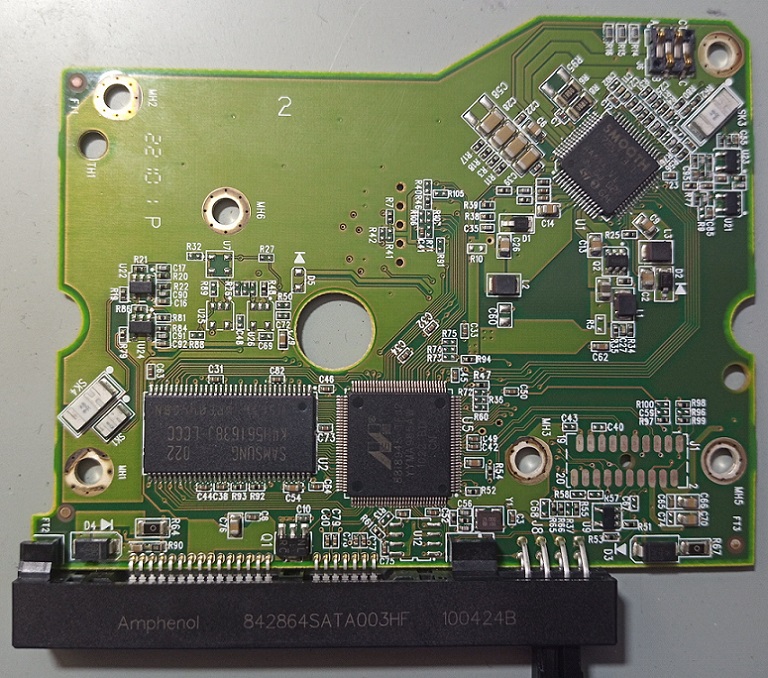

Фото моей платы 2060-771642-001 88i8945-TFJ2 с пзу в процессоре.

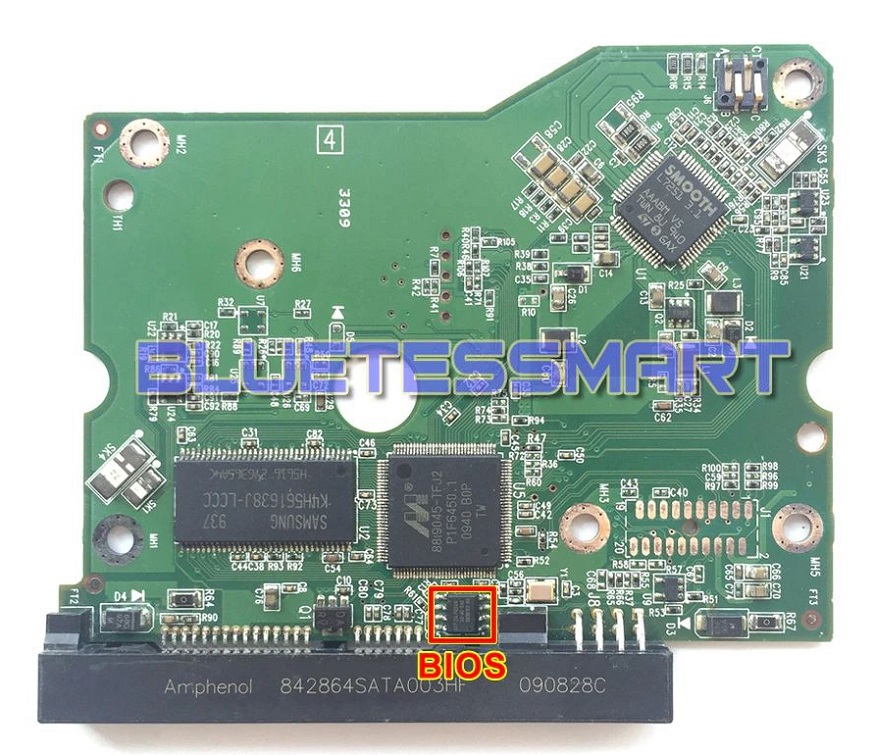

Фото платы из интернета 2060-771642-001 88i9045-TFJ2 с внешней пзу.


Я так понял, что это аналог моей платы, только с внешней пзу и они совместимы.
Видно, что как раз есть резистор R74 22К, который мне нужно допаять.
А еще, на моей плате отсутствует резистор R106, мне его нужно допаять 10К или 22К?

[SRUTSSSSSSSS80]

писали ранее
viewtopic.php?f=10&t=374&start=660
https://www.hddoracle.com/viewtopic.php ... 642#p12015
https://www.data-medics.com/forum/threa ... mbers.519/
16E3=2060-771642-001
0110=2060-771642-003
